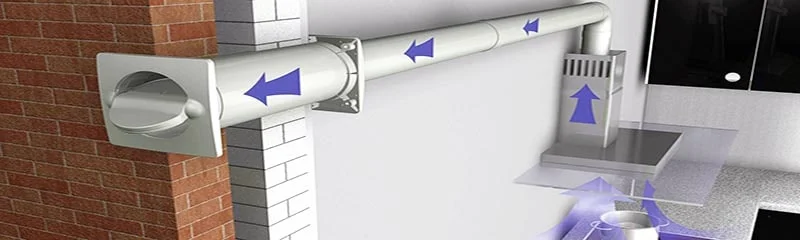

Вентиляційний зворотний клапан: призначення, види та правила монтажу своїми руками

Мешканці квартир багатоповерхівок часто стикаються з тим, що запахи від сусідів через вентиляційні канали потрапляють до їхніх приміщень. Неприємна ситуація, з якою допоможе впоратися зворотний клапан на вентиляцію. Як він виглядає, як влаштований і куди його ставити, чи варто його використовувати у приватних будинках — і будемо обговорювати.

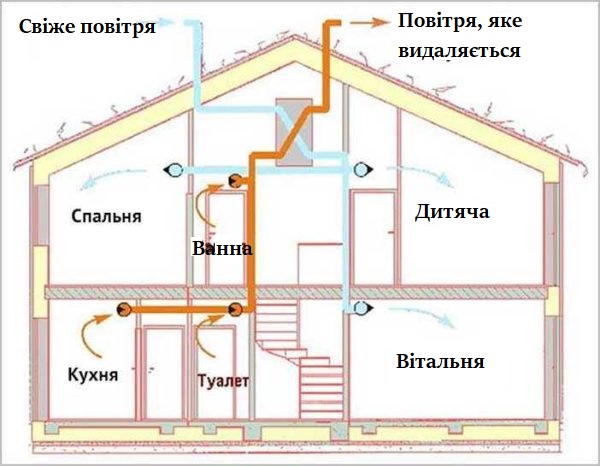

Для чого потрібен на вентиляції зворотний клапан

За нормальної роботи витяжної вентиляції повітря рухається з приміщення на вулицю. Витяжні отвори розташовують «у брудних або вологих» приміщеннях — санвузлі, кухні. Завдання цієї частини вентиляційної системи — вивести запахи та надмірну вологість на вулицю. Але іноді виникає ситуація, коли через витяжну вентиляцію повітря йде у зворотному напрямку — надходить у приміщення. Цей момент називають перекиданням тяги (зворотною тягою), і з цим явищем намагаються боротися.

Чому потрібно боротися зі зворотною тягою?

У випадку з квартирами це загрожує проникненням запахів від сусідів, що вкрай неприємно. Якщо розглядати приватні будинки, то в них порції зовнішнього повітря взимку знижують температуру всередині. Другий момент значно небезпечніший та неприємніший — при зворотній тязі може гаснути котел, а з димаря у приміщення можуть повертатися продукти згоряння (зокрема й чадний газ). У будь-якому разі зворотний рух повітряного потоку — це некоректна робота системи вентиляції, і з цим явищем необхідно боротися. Зворотний клапан на вентиляцію якраз і ставлять для того, щоб перекривати рух повітря у неправильному напрямку.

Будова та принцип роботи зворотнього клапана

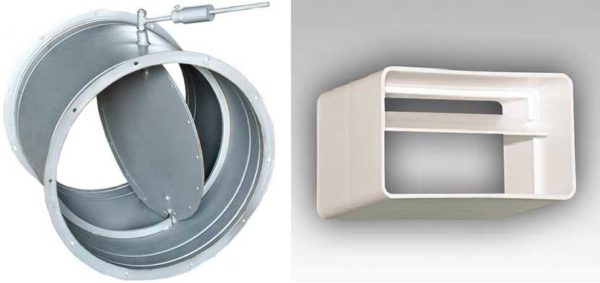

Зворотний клапан для вентиляції найчастіше являє собою відрізок труби круглого або квадратного перерізу. У цьому відрізку рухомо — зазвичай на осі — встановлено шматок матеріалу (метал, пластик, слюда) відповідної форми. Це і є сам клапан (заслінка). У закритому стані він повністю перекриває переріз труби, а у відкритому — повинен створювати якомога менший опір. Щоб усе працювало правильно, його потрібно встановлювати так, щоб при виникненні зворотного потоку повітря клапан зачинявся.

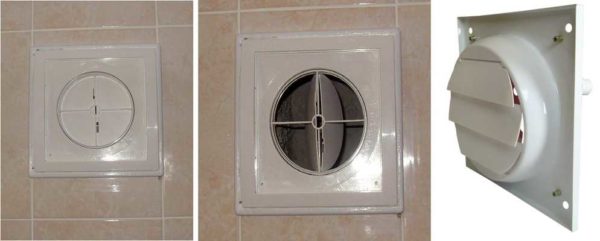

На вентиляцію ставлять не лише клапани в трубу — є варіанти для вентиляційної решітки та вентилятора. У випадку з вентрешіткою може використовуватися тонка пластикова або слюдяна мембрана, яка кріпиться до самої решітки. Зустрічається також клапан-«метелик» та планки типу жалюзі. Клапан зворотного потоку повітря такого ж типу може стояти і на витяжному вентиляторі.

Принцип роботи цього пристрою простий:

за нормального руху повітря клапан відкритий і створює невеликий опір повітряному потоку. При виникненні зворотної тяги він зачиняється, запобігаючи потраплянню сторонніх запахів або холодного повітря з вулиці до приміщення.

Неприємності, які можуть виникнути

Начебто все зрозуміло й логічно: сторонні запахи в квартирі — це дуже неприємно. Перекидання тяги в приватному будинку є не менш прикрим, але ще й небезпечним явищем. Взагалі-то, за правильно розрахованої системи таких проблем виникати не повинно, і з причинами їхньої появи потрібно боротися. Проте не всі мають для цього можливості та ресурси. Простіше встановити зворотний клапан для вентиляції. Це справді так, але є нюанси, про які варто знати.

• Перешкода для природного повітрообміну. Встановлений у вентиляційний отвір клапан заважає природній вентиляції. Якщо ви хочете, щоб працювала природна витяжка, потрібно продумати підключення так, щоб клапани цьому не перешкоджали.
• Шум під час роботи (хлопки). Навіть «тихі» пластикові клапани під час закривання хлопають, видаючи деколи досить гучні звуки. Ці хлопки тим сильніші, чим більша тяга. При мінливому вітрі вони дуже сильно дратують. Тож доведеться щось придумати, аби зробити клапан «тихішим».

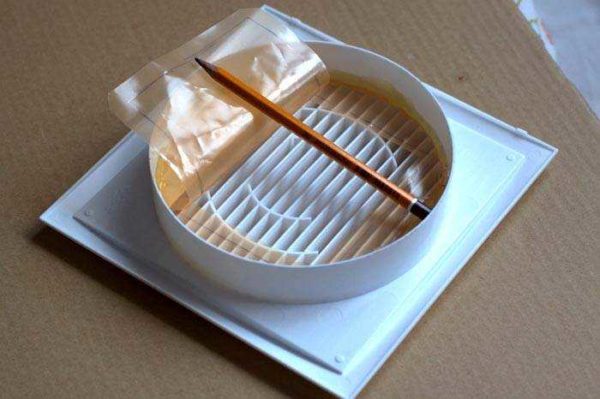

Це найбільш тихий варіант — еластична мембрана, проте вона не надто надійна.

• Конфлікт вбудованих систем. Деякі вентилятори або кухонні витяжки вже мають вбудований зворотний клапан. Якщо заводський (штатний) варіант вас із якихось причин не влаштовує, його потрібно видалити. Тільки після цього можна ставити окремий. Два клапани на одному каналі можуть «не ужитися». Точніше, за такого сценарію витяжний канал навряд чи взагалі працюватиме.
• Необхідність регулярного обслуговування. Для нормальної роботи зворотний клапан потрібно регулярно обслуговувати — чистити, перевіряти й змащувати осі. Враховуючи те, що до нього не завжди легко підібратися, це щонайменше незручно. Тому заздалегідь передбачте можливість доступу для чищення та ревізії.

Як бачите, встановити зворотний клапан на вентиляцію — не означає вирішити проблему раз і назавжди. Доведеться стежити за станом системи та миритися з недоліками цього рішення.

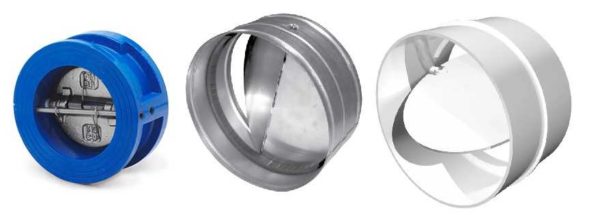

Види за матеріалом виконання

Зворотний клапан на вентиляцію може бути виготовлений із металу або пластику.

• Метал — це найчастіше оцинкована, рідше — нержавіюча сталь.

• Пластик — легкий полімерний матеріал, який найчастіше використовується в побутових умовах.

Також існує невелика група виробів із пластиковим корпусом та металевою заслінкою — у прайсах магазинів такий варіант найчастіше називається «комбінований зворотний клапан для вентиляції».

Як обрати за цією ознакою? Просто. Вибирайте той матеріал, з якого у вас виготовлений повітровід. Моделі можуть бути круглого або квадратного перерізу. Тут знову ж таки обираємо ту саму форму, що й у наявних або запланованих повітроводів. На щастя, їхні розміри чітко відповідають стандартним трубам, які використовуються для вентиляційних систем.

Спосіб відкривання

Зворотні клапани можуть відкриватися по-різному:

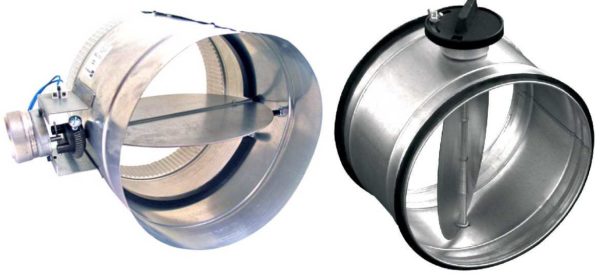

• Ручні. Заслінки відкриваються або закриваються вручну, для цього вони мають спеціальний важіль. Це не надто зручно, крім того, через конструктивні особливості такі моделі не вирізняються герметичністю, тому повністю заблокувати проникнення сторонніх запахів вони не здатні.
• З електроприводом. Вони відкриваються примусово, одночасно з увімкненням вентилятора або витяжки. Підходять лише для систем вентиляції з примусовим видаленням повітря (без природної циркуляції).
• Механічні. Найпоширеніший тип. Вони відкриваються та закриваються безпосередньо від руху повітря. Встановлюються як у парі з вентилятором чи витяжкою, так і на канали природної вентиляції.

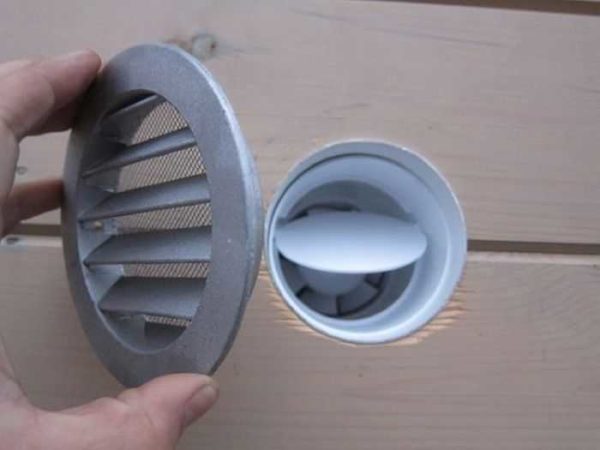

Ручний зворотний клапан можна встановити на витяжну трубу з примусовим відведенням повітря, що виходить на вулицю. Так іноді роблять — виводять канал не у загальну вентшахту, а на вулицю через стіну. У такому разі краще мати заслінку, яка відкриватиметься лише на час роботи витяжки. Можна, звісно, встановити нормально закритий клапан, але в холодну пору року він обмерзне і перестане виконувати свої функції. Тому ручне відкривання в цьому випадку є надійнішим.

Найпоширеніші — механічні зворотні клапани. Їх встановлюють приблизно у 90% випадків. Конструктивно вони можуть бути різних видів. Ось про них і поговоримо детальніше.

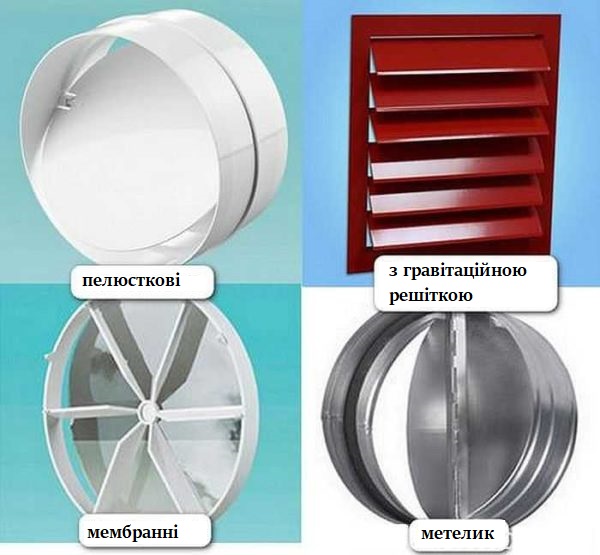

Форми механічних клапанів

У зворотному клапані можуть бути встановлені різні заслінки. Від форми заслінки багато в чому залежить зусилля, при якому вона буде відхилятися. Якщо клапан працюватиме в парі з вентилятором або витяжкою, важливо, щоб навіть найслабший режим роботи вентилятора міг відкрити заслінку. Кажуть, що вентилятор має продавити клапан. Якщо ви хочете зберегти природну вентиляцію, необхідно, щоб заслінка могла «спрацювати» навіть від слабкого руху повітря.

Конструкції та форми механічних зворотних клапанів для вентканалів можуть бути такими:

• З цільною поворотною заслінкою на осі (хлопавка). Найчастіше зустрічається саме цей варіант. Це диск або прямокутний елемент, який рухомо закріплений на осі. Іноді вісь проходить по центру, іноді — зміщена. Це досить популярна модель, оскільки вона не має пружин і може бути встановлена в системах із природною циркуляцією повітря. Але є проблема: під час закривання заслінки чути хлопок. Чим сильніша тяга, тим гучніший звук. Це і вдень дратує, а вночі взагалі заважає спати. Через таку особливість цю модель часто називають «хлопавкою». Причому прокладки з гуми чи поролону не надто рятують. При встановленні на природну вентиляцію вісь орієнтують вертикально. Це важливо, оскільки в такому положенні зусилля для відкривання є мінімальним.

• Із заслінкою з двох частин («метелик»). Цей варіант зустрічається тільки в круглих клапанах. Тут також є вісь, на якій закріплені два напівдиски, що утримуються в закритому положенні за допомогою пружин. Пружини слабкі, тому їх може відкрити навіть не дуже сильний потік повітря. Проте на слабкий рух повітря при природній вентиляції такий клапан може не спрацювати.

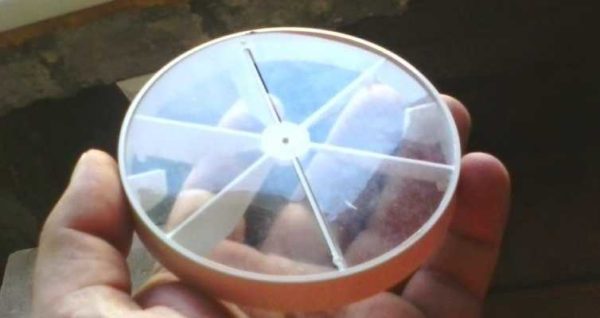

• Мембранні. Як заслінка тут використовується гнучкий пластик. Цей варіант здається найбільш підходящим, оскільки мембрана має відкриватися найлегше. На практиці ж мембранні клапани працюють гірше за інші. Спочатку вони дійсно можуть реагувати навіть на незначний рух повітря. Проте в міру накопичення пилу та кіптяви вони стають дедалі важчими і через деякий час просто залипають.

Обрати зворотний клапан на вентиляцію справді непросто. Якщо керуватися тим, що використовує більшість, доведеться зупинитися на «хлопавці». Попри всі її недоліки, вона працює надійніше й відкривається навіть за умови природної вентиляції.

Найефективніший спосіб зробити «хлопавку» тихішою — взяти силіконовий герметик і нанести його на упорне кільце на корпусі (на сам диск наносити не треба, оскільки він стане важчим, а отже, його буде складніше повернути). Диск клапана слід змастити мильним розчином і притиснути до кільця герметика — ще до початку його полімеризації. Після цього диск відсуваємо і в результаті отримуємо акуратне ущільнювальне кільце, яке чудово гаситиме удари. Результат — практично беззвучне закривання, до того ж майже герметичне.

Клапан на вентиляцію: де і як встановити

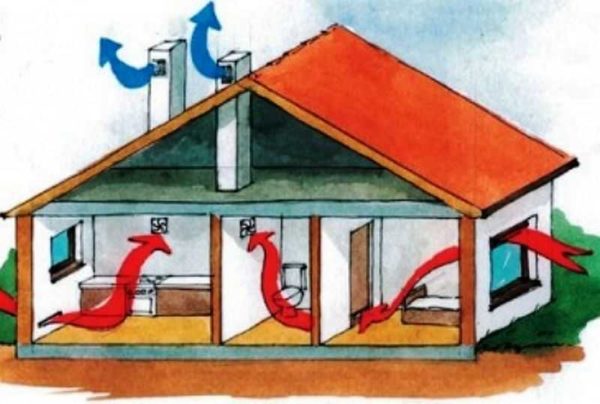

Якщо система вентиляції побудована без використання вентиляторів та витяжок із двигунами, вона називається природною. Щоб усе функціонувало належним чином, для перекриття зворотної тяги клапани встановлюють одразу на виході каналів. Для збереження нормальної циркуляції бажано не використовувати решітки, які перекривають клапан. Звісно, такий варіант має кращий вигляд, але вентиляція від цього страждає. Швидше за все, за слабкої тяги вона просто не працюватиме.

Якщо ви все-таки хочете встановити декоративну вентиляційну решітку перед клапаном, доведеться змиритися з погіршенням вентиляції, а також повільнішим видаленням запахів та надмірної вологості. Зарадити справі може лише встановлення решітки або клапана більшого діаметра, ніж передбачено за розрахунком. У такому разі повітрообмін не постраждає.

У випадку з примусовою вентиляцією зворотний клапан може стояти або перед вентилятором, або після нього. Цей вибір залежить від типу системи та самого вентилятора. Оскільки канальні моделі вентиляторів у приватних (побутових) системах використовують рідко, зазвичай виходить так, що заслінка розташована після вентилятора в трубі. Наскільки далеко — неважливо. Основний критерій вибору місця встановлення — зручність обслуговування, адже заслінку доведеться періодично чистити й перевіряти.

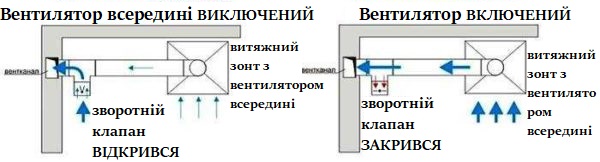

Встановлення на кухні з витяжкою

При встановленні примусової витяжки на кухні чимало людей хочуть зберегти також і природну вентиляцію. Для цього знадобиться встановити трійник на вході у вентиляційний канал. До одного його входу слід підключити витяжку зі зворотним клапаном, а в інший — поставити тільки зворотний клапан. Як бачите, система не надто складна, але вона працює.

Чому на витяжці також має стояти зворотний клапан? Справа в тому, що за його відсутності зворотний потік повітря може проходити безпосередньо через саму витяжку. Звісно, це відбуватиметься не щоразу, але за умови сильної зворотної тяги — обов’язково.

При облаштуванні цього вузла намагайтеся зробити так, щоб зворотний клапан для вентиляції був розташований якомога вище під стелею. У результаті з приміщення видалятиметься найтепліша та найвологіша частина повітря, що вкрай важливо для мікроклімату кухні.

Для ванної кімнати та туалету

Вентиляція санвузла може мати власний витяжний канал — тоді все максимально просто й зрозуміло. Перед входом у вентканал встановлюють зворотний клапан для перекриття потоку повітря, яке намагатиметься проникати в приміщення.

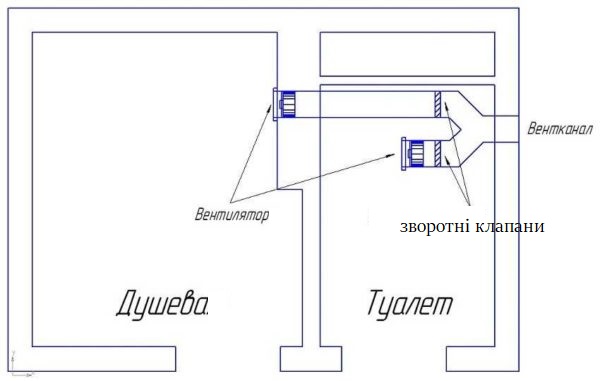

Проте далеко не всі квартири можуть похвалитися індивідуальними шахтами для ванної та туалету. У деяких будинках старого планування витяжний канал є лише в туалеті, а вентиляцію ванної кімнати облаштовують за допомогою вентиляційного короба, проведеного через стіну. У цьому випадку зворотний клапан на вентиляцію потрібно ставити не лише на виході в загальну вентшахту, а й у самому каналі між ванною та туалетом. Це надійно запобіжить потраплянню неприємних запахів у ванну кімнату.

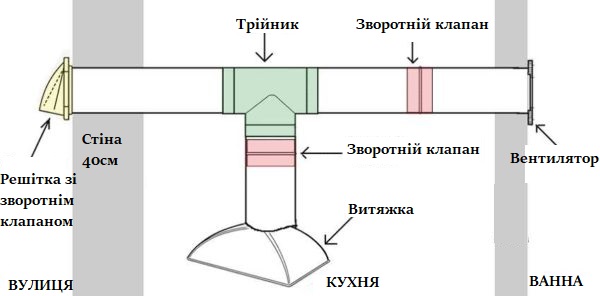

Трапляється ще більш прикра ситуація: коли витяжний канал взагалі один і розташований він на кухні. Власне, логіка монтажу в цьому разі залишається незмінною — пристрої необхідно встановити так, щоб запахи з одного приміщення за жодних умов не потрапляли в інше.

Один зворотний клапан для вентиляції встановлюють на відвід до купольної витяжки (або на канал, який виводить повітря з кухні), а другий — на трубу, що йде від ванної кімнати. Як бачите, якщо зрозуміти логіку роботи, можна й самостійно визначити найбільш вдале місце для монтажу.
